H様邸新築工事(石場建て) 荒壁が乾いてサッシを据えています

奈良県で工事中の、石場建て伝統構法新築住宅・H様邸。

夏前に塗り付けた土壁が乾いたので、サッシを取り付けています。
構造材に巻いていた養生紙も順次めくっていって、木材の表情も見えてきました。

nara_1015_04

屋根には、ゆるくむくりをつけています。





nara_1015_011

リビング吹き抜けの梁。
あまり重層させずに、あっさりした木組みにしています。

nara_1015_06

nara_1015_05

通し柱を貫通する、胴差の長ホゾ+鼻栓

年内には内部の造作工事を一区切りつけて、中塗りまで仕上げます。
そこから3か月寝かせて壁を乾燥させ、最終の仕上げを行う予定です。

木造建築東風(こち)のサイトはこちら (↓)

あなたはどちらが好きですか?
30年後に「そろそろ建て替えようか・・・」と言われる家と
「200年前のおじいちゃんが建てたの」と2216年に言ってもらえる家

奈良県葛城市 伝統構法石場建て住宅 上棟しました

奈良県葛城市で工事中のHさま邸。
先週末に建て方作業を行い、無事上棟しました。

この物件は、伝統構法石場建て住宅です。
建築主のHさまが構造設計家で、ご自身で
構造計算(適合性判定)手続きをされ、
正式な建築確認申請手続きを行いました。

今週前半にはタチ(垂直)の調整・仮固定を行ってから、
垂木を流して屋根仕舞を行っています。

建て方作業中の写真、および屋根仕舞作業中の
写真を撮ってきましたのでアップします。

katsuragi_tatekata01

katsuragi_tatekata02

katsuragi_tatekata03

katsuragi_tatekata04

katsuragi_tatekata05



katsuragi_tatekata06

katsuragi_tatekata07

katsuragi_tatekata08

katsuragi_tatekata09

katsuragi_tatekata10

katsuragi_tatekata11



katsuragi_tatekata12

また順次ご報告しますのでどうぞお楽しみに。

奈良県葛城市で石場建て伝統構法住宅 基礎着工しました

奈良県葛城市で石場建て伝統構法住宅の基礎工事が始まりました。



今回の物件はもちろん建築確認申請手続きを経ていますが、
構造計算および構造適合性判定関連の手続き一切を、
建築主である H さまがご自身でおやりになられました。

H さまは一級建築士であり、構造設計のご専門の方なのです(!)





基礎工事のコンクリート配合設計や、工程管理など、構造の専門家の方から
木造の建物のご依頼を頂くのはすごく光栄ですし、身の引き締まる思いです。

構造適合性判定の手続きも、構造専門の方が手がけられるとこうなるのか・・・
と勉強になることしきり。

下の写真は現場の様子。
表層改良という地盤改良工事が完了し、強度が出るまで7日間養生しているところです。

katsuragi_hyoso

上棟は3月上旬の予定。

また順次ご報告しますのでどうぞお楽しみに。

金剛山 95年生の桧 出材

11/16(日)に金剛山へ行ってきました。
お天気も良くて、ちらほらと紅葉も進んでいて、なかなか良い景色・・・

kongosan1116_01

と言っても目的は登山とかではなく、出材してきた桧の原木を見るためです。

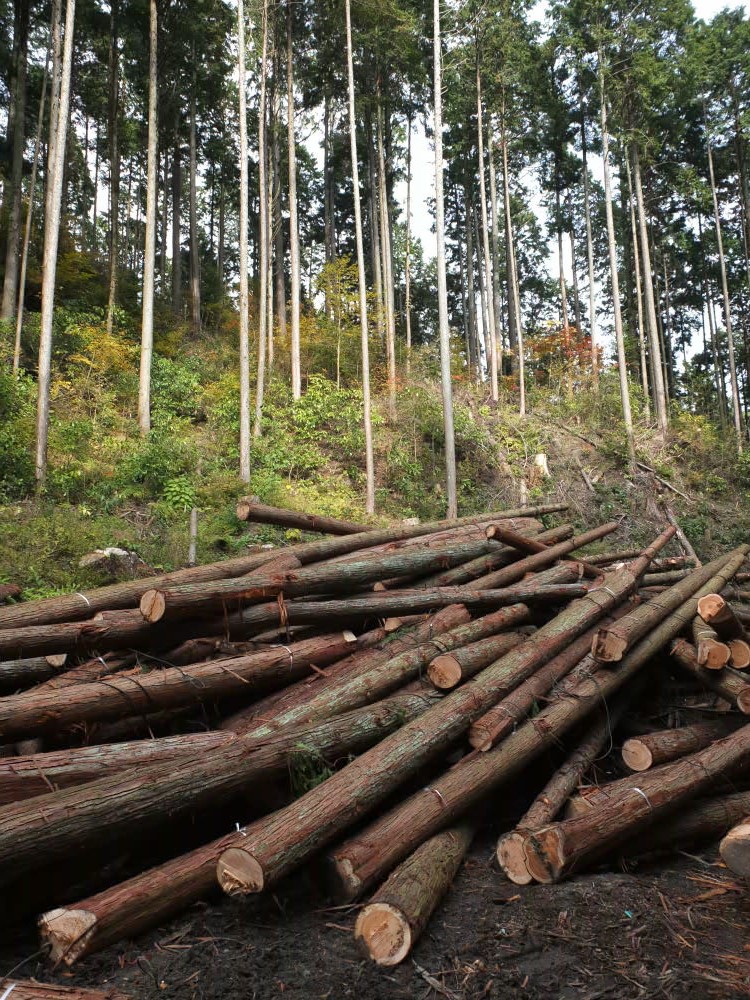

下の写真は、ヘリコプターで出材されてきた桧の山。

kongosan1116_02

今回(というかいつも)原木をお願いしているのは、福本林業の福本さん。
いつも東風で使う木を伐って下さっています。

fukumotosan1116_01

fukumotosan1116_02



福本さんは、最近、林業関係のこちらの本の冒頭記事で採り上げられたようで、東風でも早速アマゾンへ発注しました♪

金剛山から出てくる桧を買うのは初めてですが、いい桧でした。
年輪を数えてみたところ、95年生といったところ。kongosan1116_05



今回福本さんにお願いしたのは、3種類の木です。

一つは土台・大引などの床下の構造材に使う、まっすぐな木。約60本。

もう一つは吹抜けの小屋梁に使う曲がった桧。8本。

最後にカウンターなどの幅広板材として使うための太い原木。2本。

kongosan1116_03



降雪が少ない近畿地方の山では、あまり曲がった木は出てきません。
今回は長さ8mの間で200mm程度曲がった木が欲しかったのですが、なかなかそれだけ曲がっている木でそこそこ太いものは無くて、150mm程度の曲がりが精いっぱいというところでした。

上の写真は曲がっている木を選び出してくださったところです。
長さは9m~12mありますが、これを8.5mに玉切りしてから出材します。
こうやって見ると結構曲がっているように見えるんですが、端から端まで糸を張って、曲がり具合を測ってみると、思っているほど曲がっていないんですよね。

kongosan1116_04

東風では全体的に端正な雰囲気の建物に仕上げるので、吹抜けに松はほとんど使いません。

強く曲がった梁が欲しい場合は松を使った方が探しやすいのですが、やはり桧やヒバの方が仕上げた時の木肌のきめが細かくて端正な表情になるのと、乾燥も早くて材料も調達しやすいこともあり、吹抜けの曲がった梁にはいつも桧を使います。



この木も来年着工する奈良県内の現場の吹抜けに使います。
とりあえずは一旦、吉野にある東風の土場へ搬入し、そこで荒削りしてから加工場へ持ち込む予定です。

あなたはどちらが好きですか?
30年後に「そろそろ建て替えようか・・・」と言われる家と
「200年前のおじいちゃんが建てたの」と2214年に言ってもらえる家

木造建築東風の伝統構法サイトはこちら
古民家再生・リノベーションサイトはこちら

奈良県葛城市で地盤調査(ボーリングとサウンディング併用)を行いました

9/29(月)に、奈良県葛城市内で地盤調査を行いました。
来年手刻みで新築住宅を建てる予定のH様邸計画地です。

通常、東風では地盤調査の場合、スウェーデン式サウンディングというやり方で地盤調査を行うのですが、今回は施主であるH様のご要望により、上記サウンディングと標準貫入試験(ボーリング)の両方を行いました。

スウェーデン式サウンディングにより、敷地内5ポイントの地盤調査を行い、
標準貫入試験により、敷地内1か所の地盤調査を行いました。





両方ともに地盤調査であることには変わりないのですが、それぞれの特徴を挙げると以下の通りです。

スウェーデン式サウンディング
【メリット】  調査価格が安い/5か所を調べて数万円
【デメリット】 土質サンプルの採取ができないので、土質の構成がわからない。

標準貫入試験(ボーリング)
【メリット】  土質サンプルの採取ができるので、地中の土質構成がはっきりわかる
【デメリット】 スウェーデン式サウンディングに比べて価格が高い/1か所あたり10数万円





一般的に、木造住宅のような自重の軽い建物の場合は、地盤調査の方法として簡易で手軽なスウェーデン式サウンディングを用いることがほとんどです。

一方、鉄骨造や鉄筋コンクリート造の場合は、建物の自重が重く、より詳細なデータが求められることから、標準貫入試験(ボーリング)を用います。

今回は木造住宅の新築なのですが、より正確に土質の構成や地耐力を調べたい、という趣旨で、サウンディングとボーリングを併用したというわけです。

サウンディング0929↑ スウェーデン式サウンディングの作業中の写真。
自走式の機械を用いて、通常は1人で調査作業を行います。



標準貫入試験0929_1↑ 標準貫入試験の作業中の様子。
現場にやぐらを組んで、現場内にトラックを乗り入れて
エンジン式の調査機械をユニックで降ろし、通常は2人以上で作業を行います。





以下の写真は、ボーリングにより地下7mの地層から採取した土質サンプルの写真です。

標準貫入試験0929_3
